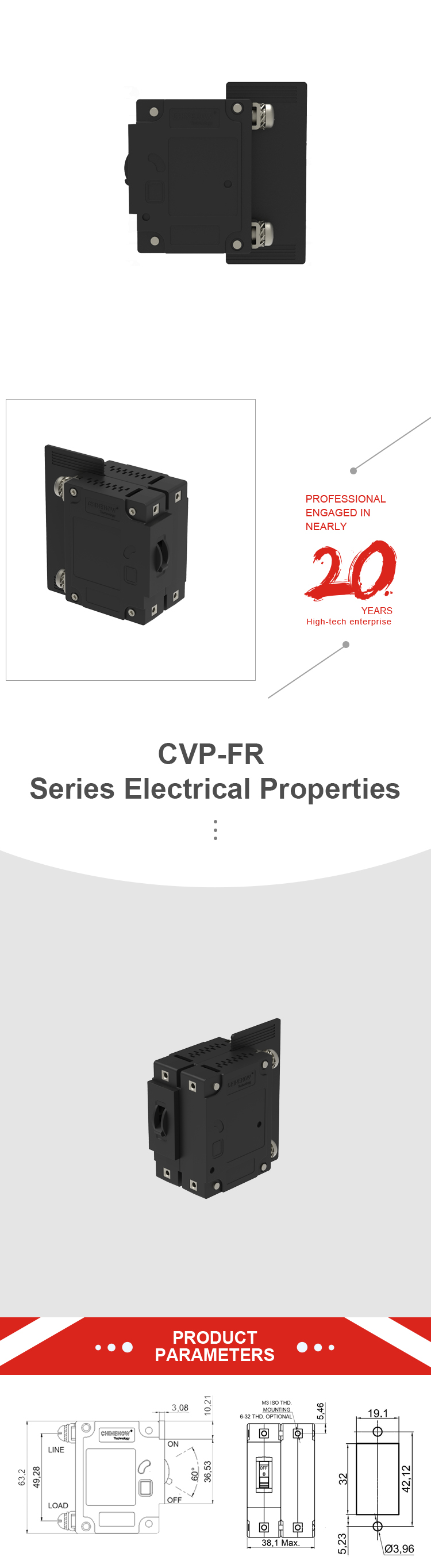

Привод гидравлического магнитного автоматического выключателя CVP-FR с короткой рукояткой с винтом M5 2P с клеммными перегородками

Количество полюсов 1,2,3,4 полюса (опционально)
ТЕКУЩИЙ
РЕЙТИНГИ

0,1–125 А переменного тока (1 полюс), 0,5–100 А (2, 3 и 4 полюса)
0,1-100 А постоянного тока (1, 2, 3 и 4 полюса), 175 А, 250 А



МАКСИМУМ
НАПРЯЖЕНИЕ

250 В переменного тока, 277/480 В переменного тока, 50/60 Гц,
240 В переменного тока, 50/60 Гц (UL489); 80 В постоянного тока

КАТУШКА НАПРЯЖЕНИЯ 6 В постоянного тока, 12 В постоянного тока; 120 В переменного тока
ДОПОЛНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ
РЕЙТИНГ

SPDT; 7 А, 250 В переменного тока, 7 А (разрешение), 28 В постоянного тока, 4 А (инд.) 0,25–28 В постоянного тока, 0,1–125 В переменного тока
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ ≥100МОм при 500В постоянного тока
ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ 1500В, 50/60Гц между клеммами для 50/60Гц
СОПРОТИВЛЕНИЕ/
ИМПЕДАНС

Значение между линией и клеммой нагрузки в состоянии ON
ПРОЧНОСТЬ Механический срок службы составляет 10 000 циклов (6 операций в минуту), а электрический ресурс составляет 6 000 циклов при номинальном токе и напряжении.
БЕЗ ОТКЛЮЧЕНИЯ Автоматический выключатель сработает внутри, даже если рукоятку принудительно удерживать в положении ВКЛ при перегрузке.
ИНДЕКС ОТКЛЮЧЕНИЯ Ручка находится в положении OFF при перегрузке. В середине поездки рукоятка находится в среднем положении при перегрузке
Все КРИВЫЕ Показанные данные кривой представляют реакцию выключателя при температуре окружающей среды 77°F (25°C) без предварительной нагрузки.Выключатели монтируются в стандартном настенном положении.При номинальном токе 50 А и менее минимальная допустимая допустимая нагрузка на пусковой импульс составляет 12-кратное превышение номинального тока при стандартных задержках и 25-кратное превышение номинального тока при высоких пусковых задержках.Эти значения основаны на частоте 1/2 цикла 60 Гц и импульсе 8,33 мс.Высокие пусковые задержки должны быть для приложений с высокими начальными импульсными токами короткой продолжительности, такими как импульсные источники питания, нагрузки с высокой емкостной нагрузкой и трансформаторные нагрузки.
ТЕМПЕРАТУРА РАБОТЫ от -40℃ до +85℃
РЕКОМЕНДУЕМЫЙ МОМЕНТ #6-32 или монтажные вставки M3 0,8-1,0 Нм;винтовые клеммы #8-32 или M4 1,4-1,7 Нм;винтовые клеммы #10-32 или M5 1,7-2,3 Нм;Винтовые клеммы #1/4-20 или M6 3,4-4,0 Нм
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ПОЛЮСОВ 4 полюса
ТИП МОНТАЖА Винт M3, винт 6-32 (дополнительно)
КЛЕММЫ Шпилька M5, шпилька M6, вставная, винтовая, двойная (QC), зажимные клеммы (дополнительно)
ПРИВОД длинная ручка, угловой коромысло, плоский коромысло, плоский коромысло (с замком) (опционально)
ЦВЕТ КОРПУСА черный
СТАНДАРТ ЭН60934, УЛ1077, ГБ17701, УЛ489А
