| Количество полюсов | 1,2,3,4 полюса |
| ТЕКУЩИЙ | 0,1–32 А переменного тока (1, 2, 3 и 4 полюса)
|
| МАКСИМУМ | 250 В переменного тока, 277/480 В переменного тока, 50/60 Гц, |
| КАТУШКА НАПРЯЖЕНИЯ | 6 В постоянного тока, 12 В постоянного тока, 120 В переменного тока |
| ДОПОЛНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ | SPDT; 7 А, 250 В переменного тока, 7 А (разрешение), 28 В постоянного тока, 4 А (инд.) 0,25–28 В постоянного тока, 0,1–125 В переменного тока |
| ИЗОЛЯЦИОННОЕ СОПРОТИВЛЕНИЕ | ≥100 МОм при 500 В постоянного тока |
| ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ | 1500В, 50/60Гц между клеммами для электросети 50/60Гц |
| СОПРОТИВЛЕНИЕ/ | Значение между линией и клеммой нагрузки в состоянии ON |
| ВЫНОСЛИВОСТЬ | Механический срок службы составляет 10 000 циклов (6 операций в минуту), а электрический ресурс составляет 6 000 циклов при номинальном токе и напряжении. |
| БЕСПЛАТНО | Автоматический выключатель сработает внутри, даже если ручка принудительно удерживается в положении ВКЛ при перегрузке. |
| ИНДЕКС ПОЕЗДКИ | Ручка находится в положении OFF при перегрузке. В середине поездки ручка находится в среднем положении при перегрузке. |
| Все КРИВЫЕ | Показанная кривая представляет реакцию выключателя при температуре окружающей среды 77°F (25°C) без предварительной нагрузки.Выключатели монтируются в стандартном настенном положении.При номинальном токе 50 А и менее минимальная допустимая допустимая нагрузка на пусковой импульс составляет 12-кратное превышение номинального тока при стандартной задержке и 25-кратное превышение номинального тока при высокой пусковой задержке.Эти значения основаны на частоте 1/2 цикла 60 Гц и импульсе 8,33 мс.Высокие пусковые задержки должны быть для приложений с высокими начальными импульсными токами короткой продолжительности, такими как импульсные источники питания, нагрузки с высокой емкостной нагрузкой и трансформаторные нагрузки. |
| ТЕМПЕРАТУРА РАБОТЫ | от -40℃ до +85℃ |
| РЕКОМЕНДУЕМЫЙ КРУТЯЩИЙ МОМЕНТ | монтажные вставки #6-32 или M3 0,8-1,0 Нм;винтовые клеммы #8-32 или M4 1,4-1,7 Нм;винтовые клеммы #10-32 или M5 1,7-2,3 Нм;Винтовые клеммы #1/4-20 или M6 3,4-4,0 Нм |
| МАКСИМАЛЬНОЕ ПОЛЮСА | 4 полюса |
| ТЕРМИНАЛЫ | переворачивающийся, ввинчиваемый, ввинчивающийся в шину |
| ПРИВОД | длинная ручка, короткая ручка |
| ЦВЕТ КОРПУСА | черный |
| СТАНДАРТ | ЭН60934, УЛ1077, ГБ17701, УЛ489А |
| Количество: | |
|---|---|

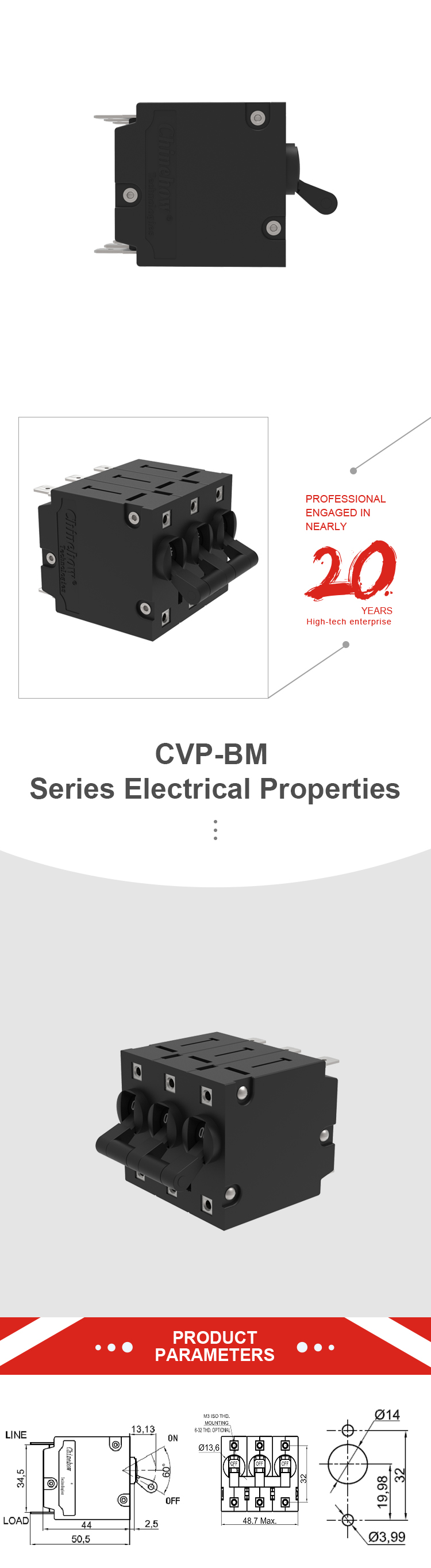

ЦВП-БМ
