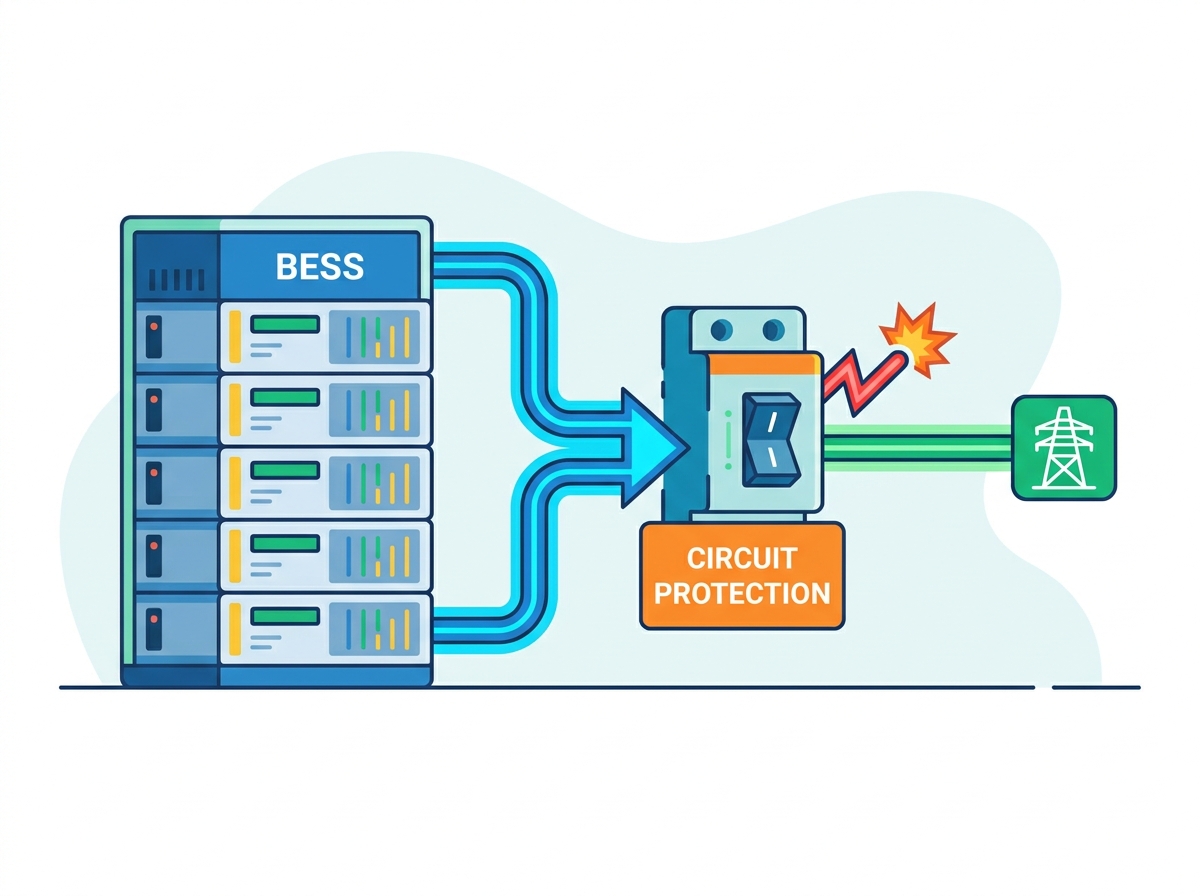

Современные аккумуляторные системы хранения энергии (BESS) сочетают беспрецедентную плотность энергии в очень компактных размерах. Этот быстрый рост плотности энергии приводит к соответствующему экспоненциальному увеличению доступных токов повреждения. Неадекватная защита цепей постоянного тока создает катастрофические эксплуатационные и финансовые риски для любого энергетического проекта. Мы говорим о серьезных термических перебоях, опасных вспышках дуги, длительных простоях сети и, в конечном итоге, о совершенно незастрахованных активах. Стандартные стратегии защиты переменного тока полностью терпят неудачу в таких экстремальных условиях повреждения постоянного тока. вам необходима специализированная Для безопасной работы с этими уникальными электрическими нагрузками Это комплексное руководство представляет собой основу технической оценки для инженеров, системных интеграторов и менеджеров проектов. Вы узнаете, как определять, оценивать и реализовывать надежные архитектуры защиты. Мы подробно расскажем, как соблюдать строгие стандарты безопасности, обеспечивать долгосрочное страхование активов и поддерживать максимальную эффективность системы без ущерба для безопасности объекта. защита цепи накопления энергии аккумулятора .
Электрическая защита в средах хранения энергии требует фундаментального изменения в инженерной философии. Физическое поведение постоянного тока в условиях неисправности представляет собой препятствия, невидимые в традиционных сетях переменного тока. Инженеры по эксплуатации быстро понимают, что применение логики переменного тока к системам постоянного тока приводит к катастрофическому отказу оборудования.
Мощность переменного тока естественным образом пересекает ноль вольт 100 или 120 раз в секунду в зависимости от частоты вашей сети. Это естественное пересечение нуля помогает почти автоматически гасить электрические дуги. Питание постоянного тока обеспечивает непрерывный, непоколебимый поток тока. Для тушения неисправности постоянного тока необходимо вручную обнулить ток. Для безопасного разрыва цепи необходимо использовать специальные магнитные дугогасительные камеры или быстроплавящиеся элементы. Если вы примените стандартные компоненты к повреждению постоянного тока 1500 В, дуга будет просто поддерживаться на открытых контактах, пока окружающее оборудование не расплавится в шлак.
Литий-ионные аккумуляторные батареи хранят огромное количество потенциальной энергии при чрезвычайно низком внутреннем сопротивлении. Во время короткого замыкания эти аккумуляторные батареи мгновенно создают огромные токи повреждения. Мы часто видим, что доступные токи повреждения превышают 100 кА менее чем за пять миллисекунд. Стандартные коммерческие выключатели просто привариваются или резко взрываются под воздействием внезапного механического и термического напряжения. Устройства защиты должны обладать исключительно высокими параметрами прерывания, чтобы выжить и устранить эти события. Кроме того, физические шины и кабели должны быть закреплены так, чтобы выдерживать огромные магнитные силы, возникающие во время таких коротких замыканий.
Установки BESS постоянно попеременно заряжаются от сети и разряжаются обратно в нее. Устройства защиты должны беспрепятственно выдерживать непрерывный ток в обоих направлениях. Они также должны прерывать аварийные ситуации в двух направлениях без какого-либо снижения производительности. Многие устаревшие компоненты постоянного тока были разработаны для однонаправленного потока, например, стандартные солнечные фотоэлектрические приложения. Если вы установите однонаправленный солнечный предохранитель в двунаправленную аккумуляторную систему, он, скорее всего, выйдет из строя преждевременно или не сможет устранить неисправность обратного тока. Для хранения энергии требуется настоящая двунаправленная способность для обеспечения безопасности во время сложных циклов зарядки и разрядки.
Разнообразие сетевых приложений приводит к различным тепловым нагрузкам на электрическую инфраструктуру. Частая циклическая стабилизация сети и сглаживание пиков создают постоянное тепловое расширение и сжатие проводников. Постоянное циклическое изменение температуры приводит к утомлению биметаллических полосок внутри автоматических выключателей и серебряных элементов внутри предохранителей. Длительные периоды ожидания резервного питания приводят к совершенно иным профилям усталости компонентов защиты. Инженеры должны учитывать эти динамические рабочие циклы при выборе компонентов, чтобы предотвратить преждевременный механический отказ или нежелательное отключение в полевых условиях.
Конечным показателем успеха любой системы безопасности хранения энергии является скорость. Система защиты должна мгновенно устранять электрические неисправности. Он должен действовать значительно быстрее, чем время, необходимое локальному нагреву ячейки, чтобы вызвать общесистемный тепловой выход из-под контроля. Как только температура литий-ионного элемента превышает примерно 150°C, начинается температурный неуправляемый процесс, который быстро распространяется от элемента к элементу. Защита высокоскоростных цепей действует как основной барьер, предотвращающий превращение электрического замыкания в неконтролируемый химический пожар. При изоляции закороченного модуля на счету каждая миллисекунда.
Выбор правильного оборудования формирует основу безопасного хранилища энергии. Каждая категория компонентов выполняет определенную роль в общей архитектуре безопасности. Вы должны оценивать эти компоненты на основе их конкретных показателей производительности постоянного тока, а не их эквивалентов переменного тока.
Предохранители действуют как основная защита от короткого замыкания. Они обеспечивают сверхбыстрое время очистки, с которым механические устройства просто не могут сравниться. При оценке предохранителей необходимо сравнить полупроводниковые предохранители aR (частичный диапазон) и gR (полный диапазон). Предохранители частичного диапазона обеспечивают отличную защиту от короткого замыкания, но требуют отдельного устройства, такого как контактор или прерыватель, для работы в условиях перегрузки низкого уровня. Предохранители полного диапазона выдерживают как короткие замыкания, так и перегрузки. Современные коммунальные системы требуют номинального напряжения до 1500 В постоянного тока и исключительно высокой отключающей способности. Вы также должны оценить интеграл плавления предохранителя (I2t), чтобы убедиться, что он устраняет неисправность до того, как последующие компоненты получат повреждение.
Выключатели обеспечивают надежную защиту от перегрузки, возможность ручного переключения и немедленный возврат в исходное состояние. Время механического отключения, естественно, меньше, чем у быстродействующих предохранителей. Однако возможность сбросить выключатель после незначительной перегрузки существенно экономит время на техническое обслуживание и эксплуатационные простои. Необходимо выбрать магнитные расцепители постоянного тока, отвечающие уникальным требованиям гашения дуги в аккумуляторных системах. В этих выключателях постоянного тока используются постоянные магниты внутри дугогасительных камер, которые активно направляют дугу постоянного тока на разделительные пластины, растягивая и охлаждая дугу до тех пор, пока она не погаснет. Никогда не переназначайте выключатели переменного тока для применения в системах постоянного тока.
Эти компоненты обеспечивают безопасную электрическую изоляцию обслуживающего персонала. Они также способствуют автоматизированному сбросу нагрузки, управляемому системой управления объектом. Вам необходимо четко указать, требуются ли вам возможности отключения нагрузки или нет. Выключатели нагрузки могут безопасно прерывать подачу тока во время работы. Выключатели без нагрузки разрешается размыкать только при полном обесточивании цепи. Правильная интеграция этих контакторов с контурами аварийной остановки (E-stop) не подлежит обсуждению для обеспечения общей безопасности на объекте.
УЗИП смягчают переходные перенапряжения, возникающие в результате внешних ударов молнии или внутренних переключений сети. Необходимо правильно подобрать размер и выбрать УЗИП постоянного тока типа 1 или типа 2 в зависимости от их расположения в системе. Разместите УЗИП типа 1 на главном интерфейсе инвертора, чтобы справиться с сильными внешними скачками напряжения. Установите УЗИП типа 2 непосредственно на аккумуляторные стойки, чтобы управлять скачками внутреннего напряжения, возникающими при переключении контактора. В этих устройствах используются металлооксидные варисторы (MOV) для безопасного отвода избыточного напряжения на землю.
| Характеристика компонента | Высокоскоростные предохранители постоянного тока | Автоматические выключатели постоянного тока (MCCB/ACB) |
|---|---|---|
| Основная функция | Сверхбыстрое прерывание короткого замыкания | Защита от перегрузки и переключение |
| Скорость очистки | Чрезвычайно быстро (1-5 миллисекунд) | Умеренный (20–50 миллисекунд) |
| Сбрасываемость | Одноразовый (требует физической замены) | Многоразовый (ручной или удаленный сброс) |
| Прерывание рейтинга | Очень высокий (часто от 100 до 250 кА) | Высокий (требуется тщательная спецификация, обычно 50–100 кА) |
| Метод гашения дуги | Наполнитель из кварцевого песка закаливает плавящийся элемент. | Магнитные дугогасительные камеры и разделительные пластины |
Опираясь на единую точку защиты, объект становится уязвимым перед катастрофическим сбоем. Лучшие практики диктуют многоуровневую архитектуру. Этот подход изолирует неисправности на самом низком уровне, сохраняя работоспособность всей системы. Вы должны спроектировать систему так, чтобы локализованная неисправность не вывела из строя всю электростанцию.
Основная цель здесь — изолировать внутренние неисправности элементов или модулей до того, как они повлияют на всю аккумуляторную стойку. Это достигается за счет установки малоамперных быстродействующих предохранителей непосредственно в аккумуляторные модули. Такой высокодетализированный подход предотвращает перерастание локальных сбоев ячеек в события, охватывающие всю стойку. Он действует как первая линия защиты от внутренних коротких замыканий, вызванных производственными дефектами или физическим повреждением отдельных ячеек.
Вы должны защитить главную шину постоянного тока от вышедшей из строя стойки. В то же время остальная часть работоспособной системы хранения энергии должна продолжать работать в обычном режиме. Для достижения такой изоляции используйте автоматические выключатели постоянного тока или разъединители с предохранителями на уровне стойки. Обеспечьте строгую координацию с контакторами BMS на уровне стойки. BMS должна обеспечивать нормальное рабочее переключение, в то время как автоматический выключатель или предохранитель остаются предназначенными исключительно для прерывания неисправности. В случае сбоя контроллера стойки аппаратная защита должна сработать немедленно.
Этот верхний уровень защищает главную шину постоянного тока и систему преобразования мощности (PCS). Он защищает от массивных внешних сбоев в сети или серьезных внутренних сбоев системы. На этом критическом стыке установите сверхмощные автоматические выключатели или крупногабаритные предохранители с квадратным корпусом. Современные архитектуры систем постоянного тока 1500 В требуют надежных и высокопроизводительных компонентов. Эти устройства должны одновременно обрабатывать совокупный ток повреждения всех подключенных батарейных стоек. Определение размеров этих компонентов требует детального исследования короткого замыкания всего объекта.
Физическое повреждение проводников часто приводит непосредственно к серьезным электрическим неисправностям. Вы должны обеспечить безопасную прокладку всех сильноточных линий постоянного тока. Тщательно оцените стратегию прокладки подземных кабелей по сравнению с прокладкой по открытому воздуху, исходя из условий на месте. Правильные кабельные лотки, адекватные радиусы изгиба и надежный выбор кабелепровода действуют как самый первый физический уровень защиты цепи. Плохое расположение проводов неизбежно приводит к ухудшению изоляции и последующим замыканиям на землю. Необходимо строго соблюдать коэффициент заполнения кабельного лотка, чтобы предотвратить накопление тепла в связанных кабелях постоянного тока.
Разработка надежной схемы защиты — это не только передовой инженерный опыт. Это строгое нормативное требование. Несоблюдение установленных стандартов безопасности делает проект несоответствующим, опасным и невозможным для ввода в эксплуатацию.
Эти стандарты строго диктуют требования безопасности всей системы хранения энергии. UL 9540 охватывает всеобъемлющую безопасность интегрированной системы. UL 9540A специально оценивает опасность пожарной безопасности, связанную с неконтролируемым распространением тепла, на очень детальном уровне. Результаты испытаний напрямую влияют на требуемую скорость и надежность защиты вашей сети. Они определяют необходимое пространственное разделение между стойками и точные скорости устранения неисправностей, необходимые для предотвращения распространения пожара от ячейки к ячейке. Если ваши защитные устройства работают слишком медленно, вы не пройдете тест на распространение сигнала UL 9540A.
Национальная ассоциация противопожарной защиты устанавливает строгие правила установки стационарных систем хранения энергии. В NFPA 855 особое внимание уделяется требованиям к пространству, электрической изоляции и аварийному отключению. Соблюдение требований гарантирует, что службы быстрого реагирования могут безопасно взаимодействовать с системой во время пожара или электрического происшествия. Он требует четкой маркировки, доступных точек изоляции для всех цепей постоянного тока и определенных максимально допустимых количеств (MAQ) запасенной энергии на зону пожара.
Глобальное развертывание требует строгого соблюдения международных стандартов. IEC 62933 регулирует системы хранения электрической энергии во всем мире. Основное внимание уделяется общей безопасности системы, параметрам интеграции и строгим протоколам экологических испытаний. Оборудование, предназначенное для международных проектов, должно иметь соответствующие сертификаты IEC для обеспечения глобального соответствия и эксплуатационной безопасности. Вы не можете просто экспортировать систему, внесенную в список UL, в Европу или Азию, не проверив соответствие IEC всех компонентов защиты.
Разработка архитектуры защиты требует баланса конкурирующих приоритетов. Разработчики систем должны взвесить производительность, физические ограничения и долгосрочные эксплуатационные последствия. Не существует единственного идеального компонента; вы должны выбрать правильный инструмент для конкретного применения.
Инженеры должны сбалансировать необходимость сверхбыстрого предотвращения тепловых событий и время безотказной работы. Выбор сверхбыстрых предохранителей эффективно предотвращает перегрев. Однако переходные пусковые токи во время запуска АСУТП могут привести к ненужным простоям, если защита слишком чувствительна. Вы должны провести детальное исследование координации, чтобы выбрать кривую отключения, которая игнорирует безвредные переходные процессы и мгновенно реагирует на реальные неисправности. Неприятная поездка на объекте мощностью 100 МВт приводит к огромным потерям доходов.
Компоненты постоянного тока с высокой силой тока занимают значительное физическое пространство в тесных корпусах. Более крупные компоненты рассеивают тепло намного лучше, чем компактные, что продлевает срок их эксплуатации. К сожалению, они также потребляют ценную объемную энергию внутри контейнера BESS. Инженеры должны оптимизировать физическую компоновку, чтобы обеспечить адекватное охлаждение, не жертвуя при этом слишком большой емкостью аккумулятора. Системы принудительного воздушного или жидкостного охлаждения часто становятся необходимыми для управления теплом, выделяемым сильноточными выключателями и предохранителями.
Предохранители предлагают значительно более низкую первоначальную стоимость покупки по сравнению с механическими выключателями. Однако они требуют более трудоемкой замены и приводят к более длительному простою системы после возникновения неисправности. Автоматические выключатели постоянного тока требуют более высоких первоначальных капитальных затрат. Они компенсируют эти первоначальные затраты за счет гораздо более легкой перенастройки и меньших трудозатрат на долгосрочное обслуживание. Объекты с высокой ожидаемой частотой отказов или объекты, расположенные в отдаленных районах с длительным временем реагирования технических специалистов, часто выигрывают от подхода с автоматическим выключателем.
Инвестиции в многоуровневые архитектуры защиты премиум-класса требуют более высоких первоначальных капиталовложений. Эти инвестиции напрямую коррелируют с более низкими премиями по специализированному страхованию в течение срока службы актива. Это радикально снижает корпоративный риск, предотвращая полную потерю активов во время пожара. Страховщики внимательно изучают качество защиты постоянного тока при страховании проектов по хранению энергии в масштабах коммунальных предприятий. Плохо защищенная система либо столкнется с непомерными премиями, либо будет полностью лишена страхового покрытия.
| Стратегия проектирования | Первоначальные капитальные затраты | Снижение рисков и влияние на страхование |
|---|---|---|
| Одноуровневая защита (предохранители только на инверторе) | Самый низкий | Высокий риск полной потери системы. Сложно застраховаться. |
| Двухуровневые (стоечные выключатели + инверторные предохранители) | Умеренный | Стандартный профиль риска. В целом приемлемо для страховщиков. |
| Многоуровневые (модульные предохранители + стоечные выключатели + инверторные автоматические выключатели) | Самый высокий | Самый низкий профиль риска. Имеет право на премиальные страховые тарифы. |
Даже самые лучшие архитектуры сталкиваются с рисками во время развертывания и повседневной эксплуатации. Раннее выявление этих рисков позволяет разработать эффективные стратегии их смягчения на местах.
Обслуживание высоковольтных систем постоянного тока представляет серьезный риск для обслуживающего персонала. Случайная вспышка дуги может привести к смертельным травмам и разрушению оборудования за доли секунды. Вспышки дуги постоянного тока особенно опасны, поскольку они не затухают самостоятельно.
Смягчение: Определите конструкции с глухим фронтом и механизмы удаленного выдвижения, чтобы держать персонал подальше от шин под напряжением. Обеспечьте соблюдение строгих процедур блокировки/маркировки (LOTO) для всего обслуживающего персонала. Требуйте использования средств индивидуальной защиты (СИЗ) надлежащего номинала, включая дугозащитные костюмы и лицевые щитки, всегда при открытии корпусов.
Наружные контейнеры BESS сталкиваются с экстремальными колебаниями температуры, высокой влажностью и постоянной вибрацией. Эти факторы окружающей среды серьезно влияют на калибровку защитных устройств и механическую надежность с течением времени. Конденсат может вызвать образование трещин на изоляции, что приведет к замыканиям на землю.
Смягчение: Требовать полные данные экологических испытаний от всех производителей компонентов. Внедрите надлежащий климат-контроль в корпусе, используя специальные системы HVAC для поддержания стабильной рабочей температуры для чувствительного электрического оборудования. Установите противоконденсационные нагреватели внутри отсеков выключателей.
Кривые отключения BMS, управляемые программным обеспечением, могут легко конфликтовать с кривыми аппаратных предохранителей или выключателей. Это несоответствие приводит к непредсказуемому поведению системы во время сбоя, когда оборудование отключается до того, как программное обеспечение успевает зарегистрировать событие, и наоборот. Это создает диагностический кошмар для выездных технических специалистов.
Смягчение: обязать провести тщательные исследования координации время-токовой кривой (TCC) на начальном этапе проектирования. Убедитесь, что BMS обрабатывает незначительные перегрузки и выдает предупреждения о перегреве, а оборудование служит надежной защитой от серьезных коротких замыканий.
Программно-зависимые системы остаются очень уязвимыми для взлома или физического вмешательства. Скомпрометированной BMS можно дать указание игнорировать данные о критических неисправностях, что приведет к катастрофическому пожару. Злоумышленники могут принудительно замкнуть контакторы во время неисправности.
Смягчение: внедрите надежную защиту физического периметра и строгие сетевые брандмауэры. Позиционируйте аппаратную защиту цепей как максимальную, не поддающуюся взлому защиту от злонамеренных переопределений BMS. Физический предохранитель всегда перегорает при коротком замыкании, независимо от того, что диктует программное обеспечение. Вы не сможете взломать плавящийся кусок серебра.
Вы не можете позволить себе экономить на защите цепей хранения энергии аккумулятора. Финансовая ответственность в случае пожара, катастрофического сбоя или незастрахованного актива намного перевешивает премию за компоненты защиты высокого уровня. Многоуровневая, тщательно скоординированная архитектура защиты — единственный способ обеспечить долгосрочную жизнеспособность хранилища энергии. Использование пассивных аппаратных средств обеспечения безопасности гарантирует, что ваша система останется защищенной даже в случае сбоя программного обеспечения.
Выбирайте поставщиков компонентов строго на основе проверенных сторонних испытаний от UL или IEC. Требуйте полных данных о кривой время-ток для каждого устройства. Отдавайте предпочтение производителям, имеющим конкретный, проверенный опыт в области применения высокопроизводительных устройств постоянного тока 1500 В. Избегайте стандартных компонентов, не имеющих строгих сертификатов хранения энергии.
Выполните следующие действия для защиты ваших активов хранения энергии:
Ответ: Напряжение переменного тока естественным образом пересекает ноль вольт, что помогает автоматически гасить электрические дуги. Питание постоянного тока обеспечивает непрерывный ток без перехода через нуль. Поэтому для защиты цепей постоянного тока требуются специальные механизмы гашения дуги, такие как магнитные дугогасительные камеры или высокоскоростные плавильные элементы, чтобы безопасно разорвать цепь и предотвратить расплавление оборудования.
О: Выбор предохранителя BESS требует расчета постоянного тока нагрузки и максимально доступного тока повреждения аккумуляторной батареи. Вы также должны применять коэффициенты снижения номинальных характеристик при температуре окружающей среды в зависимости от среды корпуса. Наконец, выберите предохранитель с достаточно быстрым временем срабатывания, чтобы предотвратить выход из-под контроля температуры элемента.
Ответ: Стандартные автоматические выключатели переменного тока используют естественное пересечение переменного тока через ноль для гашения дуги. Применительно к повреждению постоянного тока высокого напряжения автоматический выключатель переменного тока не сможет погасить непрерывную дугу постоянного тока. Это приводит к быстрому расплавлению компонентов, катастрофическому отказу системы и серьезному риску возгорания.
Ответ: BMS обеспечивает активный программный мониторинг напряжения, температуры и тока элемента. Он управляет контакторами для нормального рабочего переключения. Предохранители и автоматические выключатели обеспечивают пассивную, не поддающуюся взлому защиту оборудования. Они действуют как абсолютная защита в случае сбоя программного обеспечения BMS или его взлома из-за внешних угроз.
О: UL 9540A оценивает пожарную безопасность, связанную с неконтролируемым тепловым распространением. Результаты испытаний определяют необходимое пространственное разделение между стойками для батарей. Они также определяют точную скорость устранения неисправностей, которую должна достичь ваша защита цепи, чтобы предотвратить распространение теплового неконтроля от ячейки к ячейке по всему объекту.
О: Выполняйте визуальный осмотр всех корпусов и соединений два раза в год. Ежегодно проводите тепловизионное сканирование для выявления аномальных горячих точек под большой нагрузкой. Проводите механическую проверку всех выключателей и разъединителей не реже одного раза в год, чтобы убедиться, что внутренние механизмы не подвержены коррозии и работают бесперебойно.
